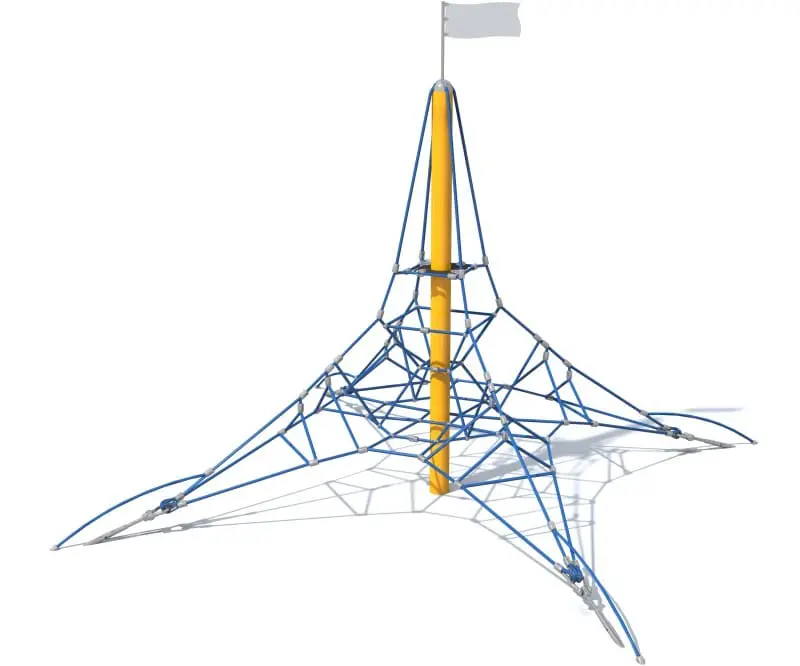

PIRAMIDO Q 35

• CR-LI-PQ35 3D
• CR-LI-PQ35
• CR-LI-PQ35

Den presenterte tegningen av produktet er en integrert del av beskrivelsen – produktet må stemme overens med det presenterte utseendet.
Enheten inkluderer..:

1 byggemast med en diameter på 140 mm, utstyrt med en plugg med øyer for sammenfletting av konstruksjonstau,

1 monteringsplate som masten plasseres på (det er ikke tillatt å støpe master i bakken),
Flerveis tauverk, der både konstruksjonstauene og det indre tauverket er laget av polyester og har en tykkelse på 20 mm av sikkerhetsmessige årsaker. Konstruksjonstauene løper uten koblinger i ett stykke fra ankeret gjennom toppen av masten til motsatt anker. På toppen av pyramiden er tauene flettet sammen under mastestopperen, noe som garanterer at de sitter godt fast. Det er ikke tillatt å kutte tauene og feste dem til mastetoppen, f.eks. med kauser eller andre festemidler. Tauene i det interne nettverket fyller jevnt hele pyramidens plass (ikke bare overflaten på de faste og flate interne plattformene). Tauene kan lages i 6 forskjellige farger.

Tauforbindelser, plassert der tauene krysser hverandre, f.eks. fabrikkpressede aluminiumskuler som ikke krever at skruene skrus inn i tauene (noe som svekker tauene og utgjør en risiko for skader på brukerne). Det er heller ikke tillatt å bruke plastskjøter eller wirefletting (f.eks. i form av kløverblad, smiing osv.),
1 fleksibel plattform i svart farge med hull som konstruksjonsmasten går gjennom. Plattformene er laget av et 3-lags gummitekstilmateriale med en tykkelse på 10 mm.
Sikre taustrammere som kobler alle konstruksjonstauene til ankrene og gjør det mulig å justere taustrammingen.
Dekorativt flagg 500 mm høyt plassert på toppen av masten.
Fundamentankre med ekstra sikkerhetstau (beskyttelse i tilfelle brudd eller kutting av ett av konstruksjonstauene). Alle fundamenter plasseres utenfor pyramidene – ikke i mellomrommet mellom pyramidene.
Dimensjonsforskjeller på maks. +/- 5 % er tillatt.

Produktdetaljer:
Enhetsmål (LxBxH): 2,80 x 2,80 x 3,50 m
Flagghøyde: 0,50 m
Sikkerhetsområde: 5,80 x 5,80 m
Maksimal fallhøyde: 0,30 m
Tykkelsen på tauet: 20 mm (både konstruksjons- og innertau)
Diameter på konstruksjonsmast: 140 mm, tykkelse på mast: 3-5 mm.
Antall brukere: 12 personer

Materialer:

Masten er laget av stålrør, korrosjonsbeskyttet og pulverlakkert (10 farger å velge mellom). Mastens diameter: 140 mm, mastens tykkelse: 3-5 mm. Av statiske årsaker er det ikke tillatt å støpe masten ned i bakken. Hver mast er utstyrt med en plugg med øyer for sammenfletting av konstruksjonstau.

Alle tauene, både de strukturelle og de innvendige, har en tykkelse på 20 mm av sikkerhetshensyn og er laget av armert polyestertau: De består av en kjerne og 6 forsterkede tråder som er flettet inn. Tauene er UV-bestandige og flammehemmende – noe som gir sikkerhet og fargestabilitet i mange år. Konstruksjonstauene løper uten koblinger i ett stykke fra ankeret gjennom mastetoppen til det motsatte ankeret. På toppen av pyramiden er tauene flettet sammen under mastestopperen, noe som garanterer at de sitter godt fast. Det er ikke tillatt å kutte tauene og feste dem til mastetoppen, f.eks. med kauser eller andre festemidler. Tauene i det interne nettverket fyller jevnt hele pyramiden (ikke bare overflaten på de faste og flate interne plattformene). Tauene kan lages i 6 forskjellige farger.

Tauforbindelser, plassert der tauene krysser hverandre, i form av fabrikkpressede aluminiumskuler eller koblinger som ikke krever skruer i tauene (noe som svekker tauene og utgjør en risiko for skader på brukerne). Det er heller ikke tillatt å bruke plastkoblinger eller wirefletting (f.eks. i form av kløverblad, smiing osv.), noe som garanterer brukersikkerheten – og eliminerer muligheten for personskader.

1 fleksibel plattform i svart farge med hull for gjennomføring av konstruksjonsmasten. Plattformene er laget av et 3-lags gummitekstilmateriale med en tykkelse på 10 mm. Plattformene er koblet til tauene med aluminiumskoblinger.
Nettet er festet til bakken ved hjelp av strekkregulerende skruer og ankere plassert i betongfundamenter. Konstruksjonstauene er sikret med et ekstra sikkerhetstau i tilfelle brudd eller kutting.

Dekorasjonsflagget på toppen av masten er laget av HDPE-plater, og flaggets struktur er laget av galvanisert stål.
